Υδραυλική μηχανή δοκιμής καθολικής σερβο -σερβο
E Lectro-υδραυλική μηχανή δοκιμής καθολικού υλικού

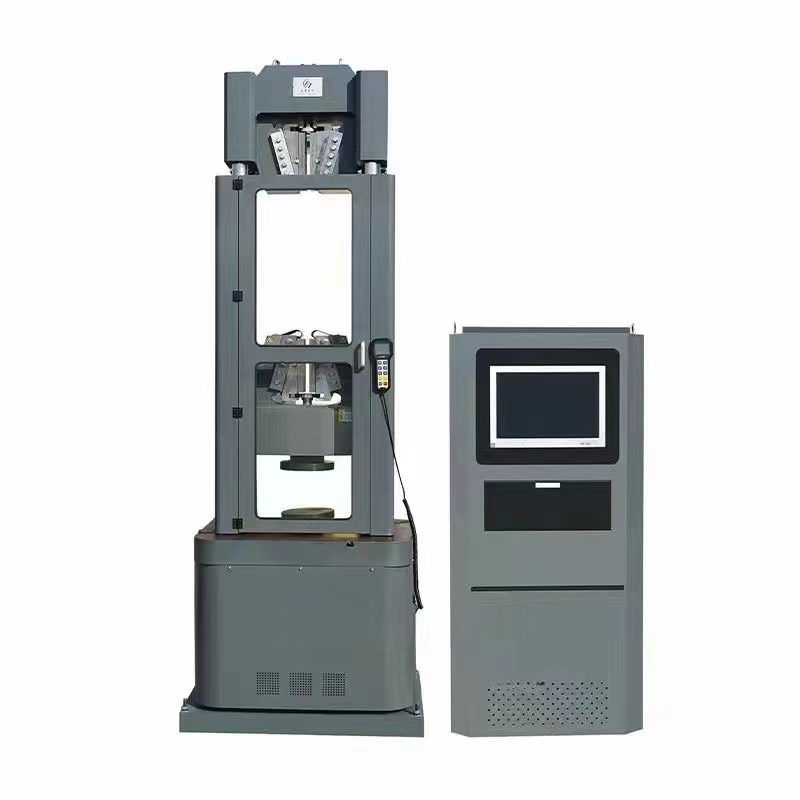

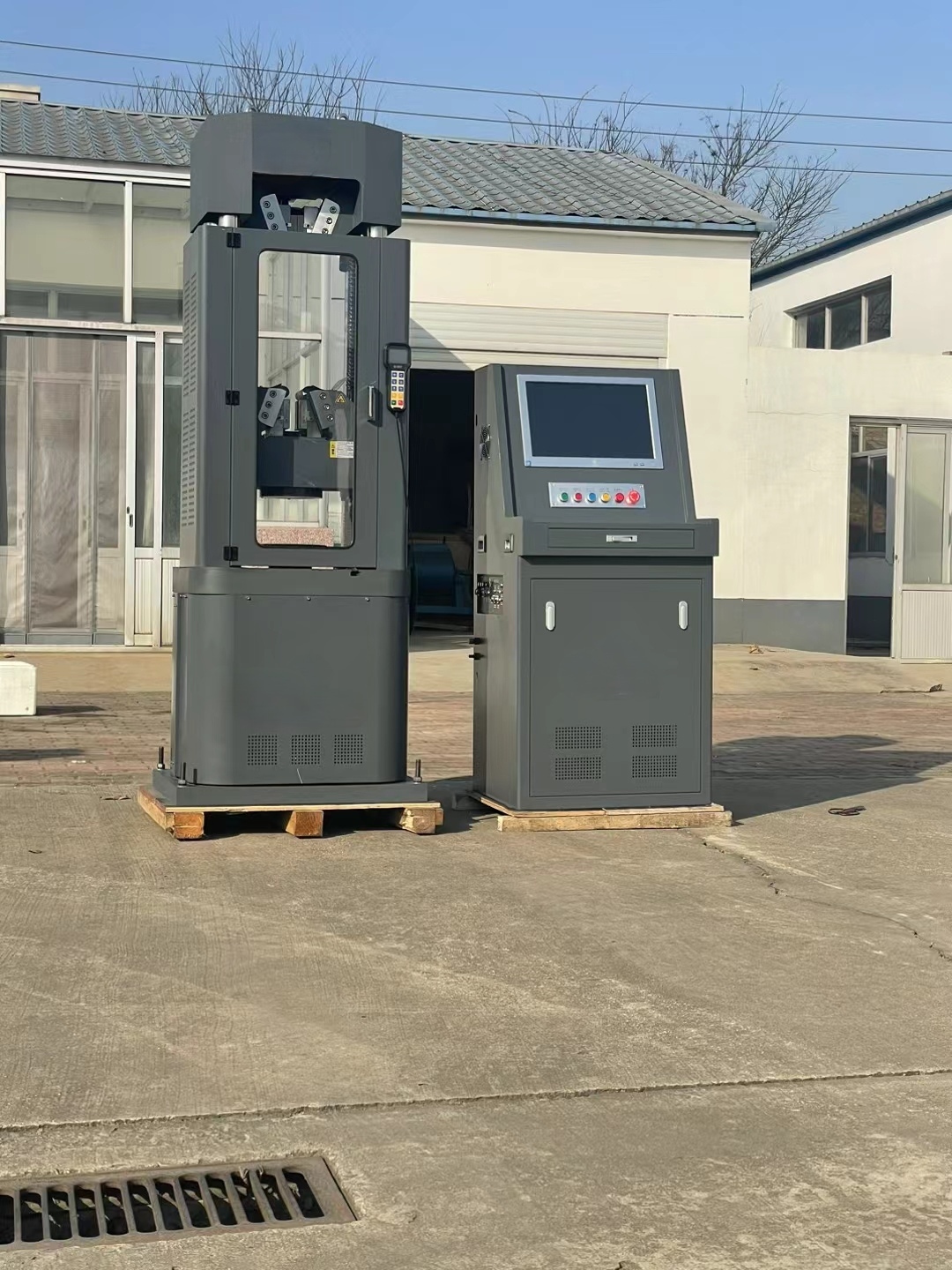

u Πληκτρολογούμε ηλεκτρο-υδραυλική μηχανή δοκιμής καθολικού υλικού οδηγείται από την υδραυλική πηγή ενέργειας και το έξυπνο όργανο μέτρησης και ελέγχου για την απόκτηση και επεξεργασία δεδομένων δοκιμών. Αποτελείται από τέσσερα μέρη: ο κεντρικός υπολογιστής δοκιμής, η πηγή πετρελαίου (πηγή υδραυλικής ενέργειας), το σύστημα μέτρησης και ελέγχου και η συσκευή δοκιμής. Η μέγιστη δύναμη δοκιμής είναι 600KN και το επίπεδο ακρίβειας της μηχανής δοκιμών είναι καλύτερο από το βαθμό 1.
u Εμείς ηλεκτροϋδραυλικές μηχανές δοκιμών καθολικού υλικού μπορούμε να πληρούν τις τυπικές απαιτήσεις δοκιμής των εθνικών κανονισμών για τη δοκιμή εφελκυσμού μετάλλων και μπορούν επίσης να επιτύχουν εφελκυσμό, συμπίεση, κάμψη, διάτμηση και άλλους τύπους δοκιμών σε διαφορετικά υλικά ή προϊόντα σύμφωνα με άλλα πρότυπα και μπορούν να αποκτήσουν την αντοχή εφελκυσμού, την αντοχή απόδοσης και άλλους δείκτες απόδοσης του μετρούμενου υλικού.
u Το μηχάνημα δοκιμών είναι μια δομή έξι χρώματος, διπλού χώρου, με χώρο εφελκυσμού μεταξύ της ανώτερης δέσμης και της κατώτερης δέσμης και του χώρου συμπίεσης μεταξύ της κατώτερης δέσμης και του πάγκου δοκιμής. Ο χώρος δοκιμής ρυθμίζεται αυτόματα από την περιστροφή του οδοντωτού τροχού και τη βίδα μολύβδου για να οδηγήσει την κάτω δέσμη προς τα πάνω και προς τα κάτω. Τα τυποποιημένα μοντέλα είναι εξοπλισμένα με σχήμα V και επίπεδες σιαγόνες για τη σύσφιξη κυλινδρικών και επίπεδων δειγμάτων για δοκιμή εφελκυσμού. Το κάτω άκρο της κατώτερης δέσμης του τυποποιημένου μοντέλου είναι εξοπλισμένο με μια επάνω πλάκα πίεσης και ο πάγκος δοκιμής είναι εξοπλισμένος με χαμηλότερη πλάκα πίεσης με σφαιρική δομή, η οποία μπορεί να χρησιμοποιηθεί άμεσα για τη δοκιμή συμπίεσης.
u Ο σχεδιασμός του κύριου κινητήρα της μηχανής δοκιμών επιτρέπει τη δυνατότητα επέκτασης της συναρμολόγησης άλλων φωτιστικών για την εκτέλεση πρόσθετων δοκιμών. Για παράδειγμα: Το εξάρτημα μπουλονιών μπορεί να χρησιμοποιηθεί για το τέντωμα των μπουλονιών, το κάμψη μπορεί να χρησιμοποιηθεί για δοκιμή στρογγυλής ράβδου ή πλάκας, το τεστ διάτμησης μπορεί να χρησιμοποιηθεί για τη δοκιμή αντοχής σε στρογγυλή ράβδο και η δοκιμή δείγματος σκυροδέματος και τσιμέντου μπορεί να γίνει στον συμπιεσμένο χώρο με μετρητή αντι-κάμψης, διάσπασης, ελαστικού μέτρου.
Τυπική συσκευή δοκιμής
◆ Φ 170 ή Φ 200 σύνολο δοκιμών συμπίεσης.
◆ 2 σύνολα στρογγυλών δειγμάτων κλιπ.
◆ Δείγμα πινακίδων 1 σύνολο
◆ Μπλοκ τοποθέτησης δείγματος πλάκας 4 τεμάχια.
Τεχνικές προδιαγραφές:
|
Μοντέλο
|
WE-100B
|
WE-300B
|
WE-600B
|
WE-1000B
|
|
Μέγιστο. δύναμη δοκιμής
|
100KN
|
300KN
|
600KN
|
1000KN
|
|
Ταχύτητα ανύψωσης της μεσαίας δέσμης
|
240 mm/λεπτό
|
240 mm/λεπτό
|
240 mm/λεπτό
|
240 mm/λεπτό
|
|
Μέγιστο. απόσταση των επιφανειών συμπίεσης
|
500 mm
|
600mm
|
600 mm
|
600mm
|
|
Απόσταση max.stretch
|
600 mm
|
700mm
|
700 mm
|
700mm
|
|
Αποτελεσματική απόσταση μεταξύ δύο στηλών
|
380mm
|
380mm
|
375mm
|
455mm
|
|
Εγκεφαλικό επεισόδιο
|
200 mm
|
200mm
|
200 mm
|
200mm
|
|
Μέγιστο. ταχύτητα κίνησης εμβόλου
|
100 mm/λεπτό
|
120mm/min
|
120 mm/λεπτό
|
100mm/min
|
|
Διάμετρος σύσφιξης δείγματος
|
Φ6 mm –Φ22mm
|
Φ10 mm –Φ32mm
|
Φ13mm-Φ40mm
|
Φ14 mm –Φ45mm
|
|
Πάχος σύσφιξης επίπεδου δείγματος
|
0 mm -15mm
|
0 mm -20mm
|
0 mm -20mm
|
0 mm -40mm
|
|
Μέγιστο. απόσταση του Fulcrum στη δοκιμή κάμψης
|
300 mm
|
300mm
|
300 mm
|
300mm
|
|
Μέγεθος πλάκας πάνω και κάτω
|
Φ110mm
|
Φ150mm
|
Φ200mm
|
Φ225mm
|
|
Συνολική διάσταση
|
800x620x1850mm
|
800x620x1870 mm
|
800x620x1900mm
|
900x700x2250 mm
|
|
Διαστάσεις της δεξαμενής πηγής πετρελαίου
|
550x500x1200 mm
|
550x500x1200 mm
|
550x500x1200mm
|
550x500x1200 mm
|
|
Εξουσία
|
1.1KW
|
1.8KW
|
2.2KW
|
2.2KW
|
|
Βάρος
|
1500KG
|
1600KG
|
1900KG
|
2600KG
|
Ελεγχόμενη ηλεκτρο-υδραυλική μηχανή δοκιμής σερβοκυτταρικής δοκιμής σερβιτόρα υιοθετεί σερβιτόρα + φορτίο αντλίας λαδιού υψηλής πίεσης, το κύριο σώμα και το πλαίσιο ελέγχου ξεχωριστό σχεδιασμό. Έχει τα χαρακτηριστικά της απλής και βολικής λειτουργίας, της σταθερής και αξιόπιστης λειτουργίας, της σταθερής ακρίβειας μετά τη δύναμη και της υψηλής ακρίβειας των δοκιμών. Είναι κατάλληλο για εφελκυσμό, συμπίεση, κάμψη και διάτμηση του μετάλλου, του τσιμέντου, του σκυροδέματος, του πλαστικού, του πηνίου και άλλων υλικών. Πρόκειται για ένα ιδανικό όργανο δοκιμών για βιομηχανικές και εξορυκτικές επιχειρήσεις, διαιτησία επιθεώρησης βασικών προϊόντων, μονάδες επιστημονικής έρευνας, κολέγια και πανεπιστήμια, σταθμούς εποπτείας ποιότητας μηχανικής και άλλα τμήματα.
