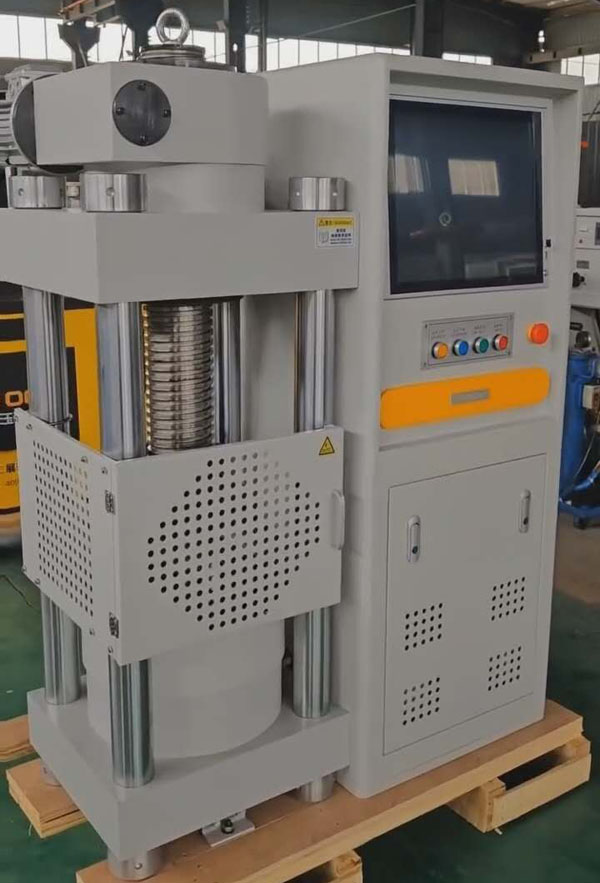

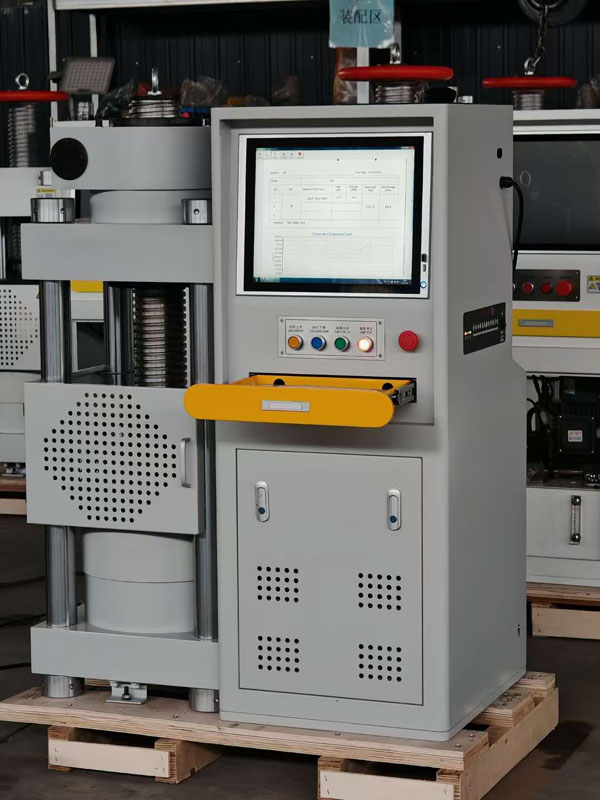

Τυποποιημένοι δοκιμαστές αυτόματης συμπίεσης για κύβους σκυροδέματος και κυλίνδρους
Αυτή η μηχανή δοκιμών χρησιμοποιείται για τον προσδιορισμό της αντοχής σε θλίψη των δομικών υλικών, όπως τούβλα, πέτρες και σκυρόδεμα.
Αυτό το μηχάνημα υιοθετεί την υδραυλική πηγή ενέργειας, την τεχνολογία ελέγχου και την επεξεργασία ηλεκτρο-υδραυλικού ελέγχου, την απόκτηση και επεξεργασία δεδομένων υπολογιστών και υπολογίζει την αντοχή σε συμπιεστική για να δημιουργήσει μια αναφορά. Αποτελείται από έναν κεντρικό υπολογιστή δοκιμής, μια πηγή λαδιού (υδραυλική πηγή ενέργειας), ένα σύστημα μέτρησης και ελέγχου και ένα όργανο δοκιμής
Αποτελείται από τέσσερα μέρη, τα οποία έχουν τη δυναμική απεικόνιση της καμπύλης φορτίου, χρόνου και δοκιμής, έγκαιρη λειτουργία ελέγχου και μέγιστη λειτουργία συντήρησης δύναμης δοκιμής. Πρόκειται για έναν απαραίτητο εξοπλισμό δοκιμών και δοκιμών για κατασκευή, οικοδομικά υλικά, αυτοκινητόδρομους και γέφυρες και άλλες μηχανικές μονάδες.
Το μηχάνημα δοκιμών και τα αξεσουάρ συμμορφώνονται με: GB/T2611. GB/T17671、 GB/T16826. Πρότυπο GB/T50081.
Ρυθμίστε ηλεκτρικά τον χώρο συμπίεσης.
Τεχνικά δεδομένα：
1.Voltage: three-pase,380V /50HZ
2. MAXIMUM δοκιμή Δύναμη: 2000kn;
3. Δοκιμάστε το επίπεδο μηχανής: Επίπεδο 1;
4. Συμπιεσμένος χώρος: 320mm
5.Διάμετρος& Ταξίδια του εμβόλου: ￠250mm*8 0mm;
6Μέγεθος πλατφόρμας.
7.: 250 × 350mm;
8. Διευθύνσεις: 960 × 680 × 1370 mm;
9.5KW (κινητήρας αντλίας λαδιού 1.1KW);
10Βάρος Machine: 840kg;
καθολική μηχανή δοκιμής υλικού：
Οι αυτόματοι ελεγκτές προγραμματίζονται να ακολουθούν τις απαιτήσεις προδιαγραφών της επιλεγμένης δοκιμής για επαφή δείγμα, προ-φόρτωση, ρυθμό φορτίου, ανίχνευση διακοπής, απόκτηση δεδομένων και επιστροφή του εμβόλου στην αρχική θέση. Οι μεταβολές των ποσοστών φορτίου και των εφαρμογών εξαλείφονται, εξασφαλίζοντας ακριβή, επαναλαμβανόμενα και τεκμηριωμένα αποτελέσματα που συμμορφώνονται αυστηρά με τις μεθόδους δοκιμών ASTM και AASHTO. Οι αυτοματοποιημένες δοκιμές και η τεκμηρίωση των αποτελεσμάτων οδηγούν επίσης σε υψηλότερα ποσοστά παραγωγικότητας με λιγότερα σφάλματα.
Τα πλαίσια συμπίεσης σκυροδέματος έχουν σχεδιαστεί για να χειρίζονται τις καθημερινές απαιτήσεις δοκιμών κυλίνδρων σκυροδέματος, δοκών, μπλοκ και κύβων. Οι μηχανές συμπίεσης του Humboldt καλύπτουν μια δοκιμή κυμαίνεται από 30.000 έως 500.000 λίβρες. (1112 έως 2.224kN). Όλα τα πλαίσια συμπίεσης είναι χτισμένα στις ΗΠΑ σε προδιαγραφές που υπερβαίνουν τα τρέχοντα πρότυπα της βιομηχανίας. Αυτά τα μηχανήματα συμπίεσης είναι γνωστά για την ευελιξία τους, την άκαμπτη κατασκευή, την αξιοπιστία και το συμπαγές σχεδιασμό. Όλα τα πλαίσια φορτίου Humboldt κατασκευάζονται με δομικά μέλη της πλευράς χάλυβα και στερεών χάλυβα σταυροειδείς κεφαλές, τα οποία διαθέτουν ένα μοναδικό σχεδιασμό κατασκευής κιβωτίων. Κάθε γωνία είναι πλήρως συγκολλημένη τόσο στις εσωτερικές όσο και στις εξωτερικές ραφές της κεφαλής, παρέχοντας την τραχιά σταθερότητα που απαιτείται για ακριβή και επαναλαμβανόμενα αποτελέσματα δοκιμών κάθε χρόνο.
Χτισμένο για να διαρκέσει, και σε σύγκριση με τις πολλές ελαφρύτερες μηχανές των ανταγωνιστών. Θα βρείτε τα διασταυρωμένα κεφάλια αυτών των μηχανών για να είναι παχύτερα από τον ανταγωνισμό τους. Οι μηχανές συμπίεσης μας έχουν έμβολο μεγαλύτερης διαμέτρου με μεγαλύτερη διαδρομή και ασπίδα σκόνης. Παρέχουν ένα παχύτερο, χαμηλότερο τραπέζι, ο οποίος είναι σκληρός για να υπερβαίνει τα πρότυπα HRC 55, καθώς και να έχει χαλύβδινες πόρτες φρουράς.
Άλλα χαρακτηριστικά περιλαμβάνουν ένα σχεδιασμό πλαισίου που τοποθετεί το συγκρότημα υδραυλικού κυλίνδρου στην κορυφή σταυροειδούς κεφαλής, η οποία εφαρμόζει τη δύναμη φορτίου προς τα κάτω, εξαλείφοντας τη συσσώρευση ξένου υλικού γύρω από την περιοχή του κυλίνδρου για μεγαλύτερη διάρκεια ζωής της σφραγίδας. Ένα σύστημα πλατφόρμες γρήγορης αλλαγής επιτρέπει την γρήγορη και εύκολη εναλλαγή των πλατφόρμες δοκιμών.
Το Humboldt κατασκευάζει αρκετούς εξαιρετικούς ελεγκτές για χρήση με τις μηχανές συμπίεσης σκυροδέματος που σας επιτρέπουν να επιλέξετε τον ελεγκτή που ταιριάζει καλύτερα στην εφαρμογή σας.
Αυτόματοι ελεγκτές
Η γραμμή ελεγκτών του Humboldt περιλαμβάνει το HCM-5080, έναν αυτόματο ελεγκτή και το HCM-5070, μια έκδοση κονσόλας του HCM-5080. Τα HCM-5080 και HCM-5070 χρησιμοποιούν μια ολοκληρωμένη υδραυλική αντλία, η οποία ελέγχεται αυτόματα από τον ελεγκτή.
Οι ελεγκτές μηχανών συμπίεσης HUMBOLDT’s HCM-5080 και HCM-5070 ενσωματώνουν αυτές τις τυπικές δοκιμές στο σχεδιασμό τους: ASTM C39, C78, C293, C469, C496, C1019, C109/C109M και EN 12390-3. Απλά επιλέξτε τη δοκιμή που θέλετε να εκτελέσετε καθώς διαμορφώνετε τη δοκιμή σας και ο ελεγκτής θα σας καθοδηγήσει μέσω της ρύθμισης από όπου μπορείτε να προχωρήσετε με τη δοκιμή σας.
Χειροκίνητοι ελεγκτές
Το Humboldt προσφέρει επίσης το HCM-5090, έναν ψηφιακό δείκτη για χρήση με μηχανές χειροκίνητης λειτουργίας. Αυτός ο ελεγκτής διαθέτει πολλά από τα χαρακτηριστικά των αυτόματων ελεγκτών μας εκτός από το ότι έχει σχεδιαστεί για χρήση με αντλία με το χέρι. Το HCM-5090 ενσωματώνει τις ίδιες τυπικές ρυθμίσεις δοκιμών με τους αυτόματους ελεγκτές. Απλά επιλέξτε τη δοκιμή που θέλετε να εκτελέσετε καθώς διαμορφώνετε τη δοκιμή σας και ο ελεγκτής θα σας καθοδηγήσει μέσω της ρύθμισης από όπου μπορείτε να προχωρήσετε με τη δοκιμή σας.
Για τη λειτουργία του προϋπολογισμού, προσφέρουμε επίσης τον δείκτη i7, ο οποίος είναι ένας εύχρηστος δείκτης ψηφιακού φορτίου που εμφανίζει ταυτόχρονα τόσο ζωντανό φορτίο όσο και ρυθμό τιμών φορτίου κατά τη διάρκεια μιας δοκιμής.
